IoTで車両設置監視カメラ(電車)
IoT車両設置監視カメラ(電車)

ホーム クラウドスコープ IoTのご提案 会社概要

ホーム > IoT > 車両設置監視カメラ(電車)

特徴

1.低コストシステム製品

  • 総合的な低コストシステム
    遠隔カメラ監視装置CSC3000のiR700B 1台で 10両編成の車両をネットワークカメラ30台で監視することが出来ます。大幅な低コストで車両の防犯カメラ監視が実現できます。 大がかりな録画機器は車内には設置せず、ネットワークカメラのSDカードに蓄積したデータを随時ダウンロードして専用サーバーへ保管。
  • 工事費が大幅にコスト削減
    ネットワークカメラは、POEHUBから給電方式ですので、HUBからLANケーブル1本の接続だけです。録画機器は車内には設置しません。工事費が大幅にコスト削減ができます。
  • ・ランニングコストの削減
    遠隔カメラ監視装置CSC3000のiR700Bは、4G LTE通信網で無線通信が出来ます。 スマートフォンが通話できるところでは、どこでも通信可能です。 全体のシステムの低コスト化に加えて、通信SIM料金が安くコストパフォーマンスに優れています。

2.振動に強い

  • 遠隔カメラ監視装置CSC3000のiR700Bは、自動車部品振動試験 JIS D1601:1995を取得
  • ネットワークカメラは、自動車に搭載するための国際規格であるISO16750に準拠。

3.リブート機能:システムダウンの復旧が自動・遠隔で容易に可能

  • 本システムには、遠隔カメラ監視装置CSC3000が、停電、落雷、データの蓄積によるCPU等がフリーズした際には、自動・手動(遠隔)で、リブート機能で電源OFF-ONし、自動的に復帰させます。 他社にはない機能です。アラームメッセージを指定の管理者へメール転送しお知らせします。

4.システムの操作が簡単

  • 保守、故障機器の交換が容易
    システム故障・異常時はアラートメールを車掌やセンターで受信出来ます。素早く復旧が出来ます。
  • 車掌が車両内で、リアルタイムにタブレットPCで画像をみて監視出来ます。
  • 1sec毎のコマ送りのデータをネットワークカメラのマイクロSDにデータを蓄積します。
  • 車内には録画機能はありません。
    車両が車庫入庫や時間が空いた時に、WiFi機能でタブレットPCから操作で、サーバーへダウンロードできます。そのため、高額な録画機能機器を車両に搭載せずにシステムを運用出来ます。

設置概要

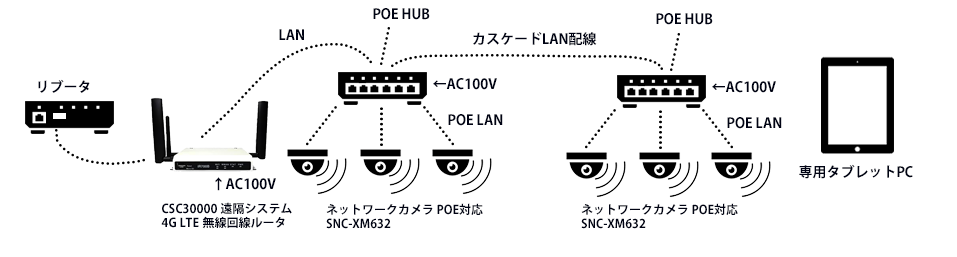

設置概要図

  • 1車両の天井に防犯カメラを3台設置します。POE HUBを全車両に1台設置して、カスケードでLAN配線を行います。M2M 4G LTE ルータを車掌席に設置。
  • ネットワークカメラPOE対応品です。1車両の天井に3台 POE LANで接続されます。
    ※POE:電源も送電出来るLANネットワークです。防犯用ネットワークカメラには、電源も給電 されますので、LANケーブル1本でOKです。
  • 10両編成の場合 機器設置数 少量の機器
  1. CSC3000遠隔システム(4G LTE回線ルータ)1台
  2. リブータ(フリーズ時自動・手動で電源OFF-ONリセット機能)1台
  3. ネットワークカメラ 30台 POE HUB 10台
  4. POE給電HUB 10台 ⑤専用タブレットPC

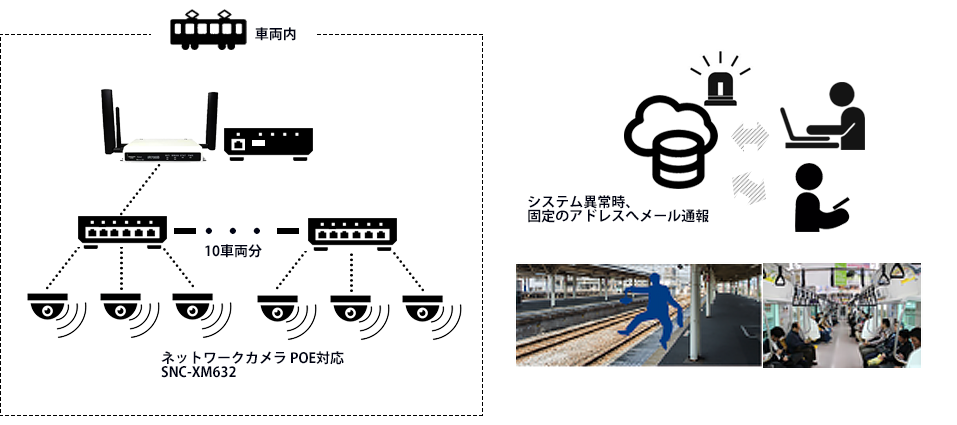

システム機能

  • 車掌は、タブレットPCでその場で、車内を監視できます。 システムが異常発生時には、メールでセンターとタブレットPCにメール通報します。
  • 1sec毎のコマ送り動画をネットワークカメラのマイクロSDに保存できます。
  • 車庫や時間があるときに、タブレットPC操作で録画したデータは、サーバーへ保管されます。
  • サーバーに保管したデータは任意で自動削除機能を有します。
  • センターで車内監視が出来ますが、車掌などもタブレットPCで現在の車両の車内を監視できます。
  • CSC3000 遠隔監視iR700Bは、WiFi機能を有します。

車両内設置例

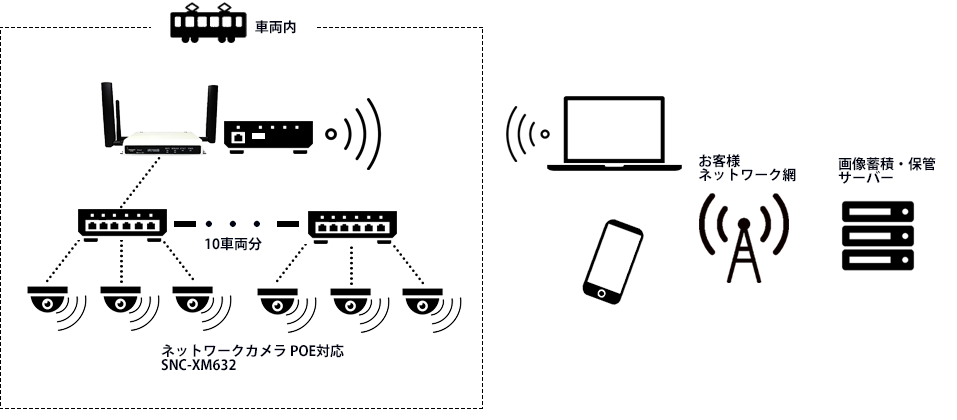

録画ダウンロード機能

カメラに録画された画像は、車庫・駅などに設置したパソコン等を介して画像蓄積・保管サーバーに保管します。
保管方法、保管期間は、別途協議いたします。

車両内設置例

よくある質問

メール機能やアラーム発信機能はありますか?
はい。スマホ、タブレットや事務所のPCへの発信可能です。 当サービスはリアルタイム性もメリットになりますので、スマホやタブレットへの送信も合わせて検討ください。
取り付けは自分でもできますか?
取付点数や、カメラ等との接続もございます為、取り付けも弊社でさせて頂くほうが、快適に導入させて頂けると思います。
データDLしたい等カスタムは可能か?
ソフトの制作が必要ですので若干の納期は頂きますが、可能です。
