メガソーラー発電監視パッケージシステム

野立てのネットワーク光回線契約は不要です。SIM料金月々2800円〜一目でわかるストリングマップの監視でパネルの状態管理が出来ます。

1.BOX(耐候性・塩害防止対策)

監視BOXと接続箱は、野立てに強いポリカーボネイト樹脂製です。UVカット、防水IP65です。20年使用に耐えます。

2.ストリング、パワーコンディショナ、連携配電盤の監視

電流(ホール素子型)、電圧モジュールの監視(世界で一番実績のあるフェニックスコンタクト製品)パワーコンディショナは、FTP MDBUS/TCP他接続して監視します。連携配電盤は、デジタルマルチメータより通信または信号で電圧・電流・力率・電力量を監視します。

3.発電所周辺監視

米国製アドバンテック変換器による日射量計(英弘精機製)と気温計の入力 カメラ監視防水型IPカメラ監視2台は標準装備。

4.接続箱(ストリング監視機能付き・920MHZ 2.4GHZ無線式)

24アレイ接続 DC100V仕様です。アレイとはコネクタ接続です。ポリカーボネイトのIP65 防水仕様、UVカット。グレイクリアのカバー(ボリカーボネイト)で、カバー開けずに点検可能。 逆流防止、ヒューズが切れたらランプ点灯でお知らせ。電流・電圧計測モジュールを搭載。DC1000V仕様のDisconnectorやDCブレーカーは米国 ABB製品テュフラインランドジャパン試験合格相当品 IEC EN規格品

5.監視システム(フリーズ時リブート機能で自動復帰)

リアルタイムデータ収集機能、接続箱、配電盤のデータ他無線2.4GHZ帯920MHZ帯で配線レス1MW以上の発電所は、総和のデータ収集とクラウドのグラフ化が出来ます。10MW以上は特高変電所のデータもクラウド監視が可能です。アレイ毎のマップ表示により、パネル異常を素早くキャッチ。アラームメール通報機能

システム構成

IMW発電所監視構成

監視

  • 接続箱 24Pアレイ 7〜8台
  • パワーコンディショナ1〜2台 LAN接続
  • 変換器←気温計・パネル温度計・日射量計他
  • 連携配電盤(電力量、電圧・電流・力率)
  • IPカメラ

2MW〜5MWクラス発電所監視構成

接続箱DC1000V仕様ストリング監視機能付

接続箱 ストリング監視機能付き(920MHZ 2.4GHZ無線式)

  • デュフラインランドジャパン試験合格相当品です。(EN IEC規格)
  • 24アレイ接続DC1000V仕様 60sq〜100sq二条接続可
  • アレイとは差し込みコネクタ接続(完全防水タイプ)
  • BOXはポリカーボネイト(難燃性)+IP65 防水仕様、UV100%カット
    (絶縁性に優れており、軽いので、施工性コストパフォーマンス抜群)
  • グレイクリアのカバーもポリカーボネイト UV100%カット、カバー開けずに点検可能
  • 逆流防止、ヒューズが切れたらランプ点灯でお知らせ
  • 24アレイストリング用電流・電圧計測モジュールを搭載

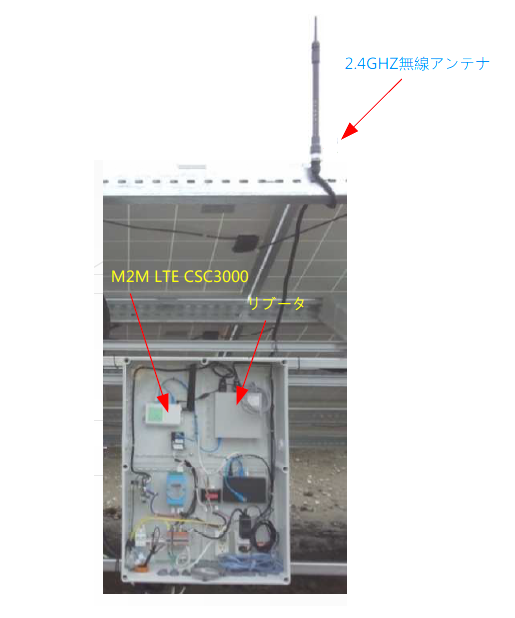

CSC3000データ収集BOX(920MHZ 2.4GHZ無線式)

  • データ収集はFIRSTAR CSC3000 M2M LTEルータで無線化
  • BOXはポリカーボネイト(難燃性)+IP65防水仕様、UV100%カット
  • フリーズ時自動リブート機能で自動・手動復帰機能
  • ノイズフィルタにより、AC100V電源ノイズカット、
  • 変換器は、米国・アドバンテック製で信頼工場
  • ストリングマップ表示で、素早く異常をキャッチ
  • 配電盤の監視でパワコン出力特性監視
  • メールアラート通報機能

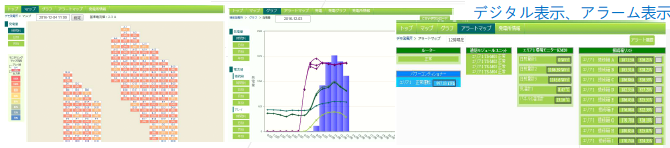

  • TOP画面(お天気情報付き)・トレンドグラフ、バーグラフ・アラートマップ(警報画面)
  • 異常警報履歴画面・運転制御画面
  • 設定画面・メール設定画面
  • CSVダウンロード・カメラ制御画面(アプリケーションカスタマイズ制作も承ります)

10MW以上のお客様には、総合監視システム・マルチスクリーン等の、アプリケーションソフトも承ります。

20KW〜100KWパワコン型メガソーラー監視システム

メガソーラーでは、接続箱タイプ以外にも、小型パワコンによる監視システムもご提供致します。パワコンとは、zigbeeまたは、920MHZ RS458通信が可能です。2系統に分ければMAX60台迄可能です。

※無線化で工事コストが大幅削減

監視

よくある質問

メール機能やアラーム発信機能はありますか?
はい。スマホ、タブレットや事務所のPCへの発信可能です。 当サービスはリアルタイム性もメリットになりますので、スマホやタブレットへの送信も合わせて検討ください。
取り付けは自分でもできますか?
取付点数や、カメラ等との接続もございます為、取り付けも弊社でさせて頂くほうが、快適に導入させて頂けると思います。
データDLしたい等カスタムは可能か?
ソフトの制作が必要ですので若干の納期は頂きますが、可能です。
