M2M 4G LTEルータ型

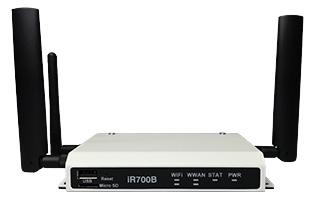

CSC3000監視システム概要

  • CSC3000は、M2Mルータ 4G LTE 一体型の監視ユニットです。
    M2Mルータに、CSC3000の遠隔監視ソフトを搭載したユニットです。
  • 無線ネットワーク通信網は、4G LTE高速通信です。
  • 光ネットワーク回線の契約や続きや工事は不要です。
  • LAN接続、シリアル通信ポート、Wisun、WiFi等が接続できます。
  • ランニングコスト回線使用料が大幅に削減できます。(M2Mルータ1台の場合)
  • 耐候性に優れ、IP65相当 完全防水タイプ UVをカットし内部電機機器をUVから守ります。
CSC3000

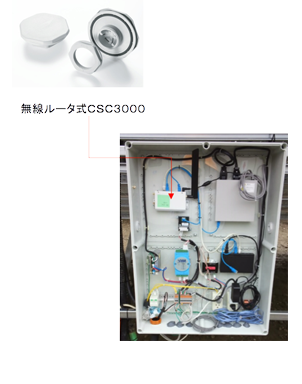

1.耐候性、耐久性の追求と特性

  • 監視BOXには、ポリカーボネイト製、ABS樹脂製を使用。20年の耐久性。(鋼板製は、錆が生じるので、交換が必要)
  • 防水性 IP65(ホースで放水したり、水をバケツで掛けても浸透しない)
  • ポリカーボネイトは、UVをカットし、電子機器をUVから守ります。(ポリカーボネイトは UVは100%カットします。)
  • IP65を保つため換気口はベント方式なので、熱膨張により熱を逃がす。
  • 軽量なので、取り付け工事が簡単。
  • 電波を透過する
  • 監視BOXの材質のポリカーボネイトは、電波を透過するので、データ収集ユニットCSC3000 M2Mルータ 4G LTEですが、搭載してもアンテナを立てる必要がありません。

2.ノイズに強いシステム(パワコンからのノイズ対策)

AC電源供給ラインには、ノイズカットフィルターを使用しています。

CSC3000

3.自動リブート機能 (ルータ・CPUフリーズした場合)

ルータやCPUは、CPUの処理能力を超えた場合、フリーズする場合があります。パソコンも電源シャットオフしないと同様の現象があります。
遠隔地にわざわざ、リセットに出向かなくても自動で 電源をOFF-ONします。
遠隔操作により手動でも対応が出来ます。

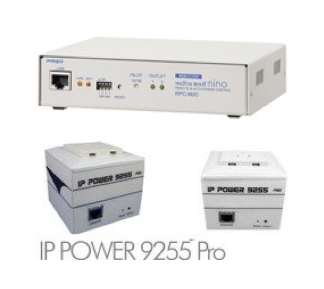

IP POWER

4.データ収集(CSC3000)の機能

  • IOT対応 M2Mルータに弊社の遠隔監視ソフトを搭載。
    ルータと監視CPUの2一体型
  • データ収集は、1~2sec読み込み 1mini平均値をサーバーに送信します。1hの平均値や積算値でクラウド表示します。
  • リアルタイム化、解析表示にご興味のお客様には、別途カスタマイズを承ります。
  • 現地のお天気情報を無料でご提供しております。
  • 4G LTEの高速なので、オプションでIPカメラも接続できます。
    (静止画像は 5分毎にサーバーへ蓄積、制御画面より動画が見れます)

5.システム構成案

システム構成案

6.監視信号入力案

風力発電機コンバータ経由

  • r.p.m 回転数 1点  表示内容 1h平均値(デジタル表示・グラフ表示)累積値(デジタル表示)
  • 異常      1点  表示内容 アラート表示

風力発電

  • DC発電量(kwh)  1点   表示内容  1min平均値収集→1h毎に更新 デジタル表示・グラフ表示
  • DC電圧(V)     1点   表示内容  1min平均値収集→1h毎に更新 デジタル表示・グラフ表示
  • DC電流(Ah)  1点 表示内容  1min平均値収集→1h毎に更新 デジタル表示・グラフ表示
  • 異常信号     3点 アラート表示 状態(正常・停止・系統異常)

※シリアル通信 RS485 MODBUS

太陽光発電

  • DC発電量(kwh)  1点   表示内容  1min平均値収集→1h毎に更新 デジタル表示・グラフ表示
  • DC電圧(V)     1点   表示内容  1min平均値収集→1h毎に更新 デジタル表示・グラフ表示
  • DC電流(Ah)  1点 表示内容  1min平均値収集→1h毎に更新 デジタル表示・グラフ表示
  • 異常信号     3点 アラート表示 状態(正常・停止・系統異常)

シリアル通信 RS485 MODBUS

蓄電池

  • DCバッテリー残量または%レベル 1点表示内容  1min平均値収集→1h毎に更新 デジタル表示・グラフ表示
  • DC電圧(V)     1点表示内容  1min平均値収集→1h毎に更新 デジタル表示・グラフ表示
  • 異常信号     3点 アラート表示 状態(正常・異常 他)

※シリアル通信 RS485 MODBUS

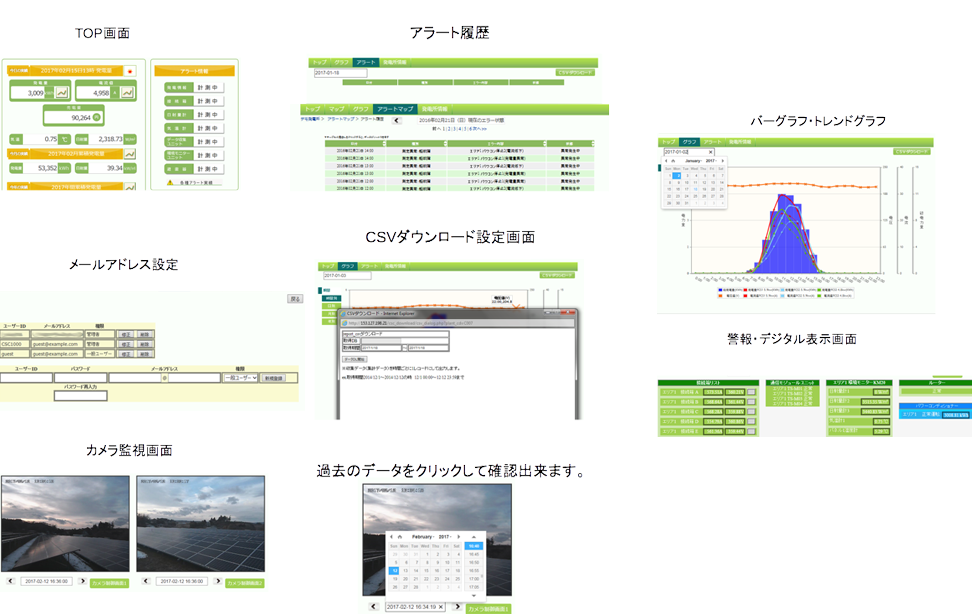

7.クラウド表示画面

クラウド表示画面

よくある質問

メール機能やアラーム発信機能はありますか?
はい。スマホ、タブレットや事務所のPCへの発信可能です。 当サービスはリアルタイム性もメリットになりますので、スマホやタブレットへの送信も合わせて検討ください。
取り付けは自分でもできますか?
取付点数や、カメラ等との接続もございます為、取り付けも弊社でさせて頂くほうが、快適に導入させて頂けると思います。
データDLしたい等カスタムは可能か?
ソフトの制作が必要ですので若干の納期は頂きますが、可能です。
